GHT020

m

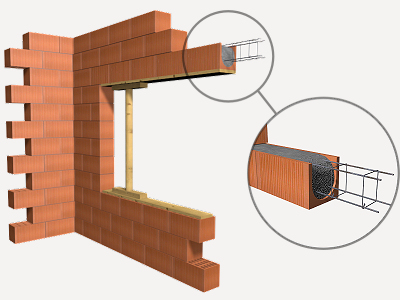

Chaînage horizontal de briques linteau en terre cuite.

31,09€

Chaînage horizontal, de briques "U" en terre cuite Linteau-chaînage R30 "WIENERBERGER", de 250x300x249 mm, mis en place avec du mortier de ciment industriel, couleur gris, M-5, fourni en vrac; avec renfort de béton de remplissage confectionné sur le chantier, C16/20 (X0(F); D10; S3; Cl 1,0), coulage avec moyens manuels, et acier Fe E 500, quantité 2,28 kg/m; pour mur porteur en maçonnerie.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt04bwi031ne

Brique "U" en terre cuite Linteau-chaînage R30 "WIENERBERGER", de 250x300x249 mm, selon NF EN 771-1, pour linteaux et chaînages horizontaux.

4,000

U

3,05

12,20

mt08aaa010a

Eau.

0,012

m³

1,50

0,02

mt09mif010cb

Mortier industriel pour maçonnerie, de ciment, couleur gris, catégorie M-5 (résistance à la compression 5 N/mm²), fourni en vrac, selon NF EN 998-2.

0,043

t

29,50

1,27

mt07aco050c

Barres en acier haute adhérence, Fe E 500, fourni sur chantier en barres brutes, de divers diamètres.

2,394

kg

1,05

2,51

mt08var050

Fil de fer galvanisé pour attacher, de 1,30 mm de diamètre.

0,057

kg

1,10

0,06

mt08cem000o

Ciment gris en sacs.

11,744

kg

0,20

2,35

mt01arg000o

Sable criblé.

0,020

m³

45,17

0,90

mt01arg001oc

Gros granulats homogénéisés de taille maximale 10 mm.

0,028

m³

40,33

1,13

mq06hor010

Bétonnière.

0,036

h

1,68

0,06

mq06mms010

Mélangeuse en continu avec silo, pour mortier industriel à sec, fourni en vrac.

0,165

h

1,73

0,29

mo021

Compagnon professionnel III/CP2 construction pour des travaux de maçonnerie.

0,148

h

24,11

3,57

mo114

Ouvrier d'exécution I/OE1 construction pour des travaux de maçonnerie.

0,195

h

20,14

3,93

mo043

Compagnon professionnel III/CP2 ferrailleur.

0,046

h

25,31

1,16

mo090

Ouvrier professionnel II/OP ferrailleur.

0,046

h

22,46

1,03

Coûts directs complémentaires

2,000

%

30,48

0,61

Coût d'entretien décennal: 1,55€ les 10 premières années.

Montant total HT:

31,09

UNITÉ D'OUVRAGE GHT020: CHAÎNAGE HORIZONTAL DE BRIQUES LINTEAU EN TERRE CUITE.

CLAUSES TECHNIQUES

Réalisation d'un chaînage horizontal, de briques "U" en terre cuite Linteau-chaînage R30 "WIENERBERGER", de 250x300x249 mm, mis en place avec du mortier de ciment industriel, couleur gris, M-5, fourni en vrac; avec renfort de béton de remplissage confectionné sur le chantier, C16/20 (X0(F); D10; S3; Cl 1,0), coulage avec moyens manuels, et acier Fe E 500, avec une quantité approximative de 2,28 kg/m; pour mur porteur en maçonnerie. Comprend l'implantation, le nivellement et la mise d'aplomb, les chutes et les ruptures, les harpages, séparateurs et le nettoyage.

NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

Exécution:

CRITÈRE POUR LE MÉTRÉ

Longueur moyenne selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera la longueur réellement exécutée selon les spécifications du Projet.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 01 03

Tuiles et matériaux céramiques.

1,476

1,181

17 01 01

Béton (bétons, mortiers et préfabriqués).

2,053

1,369

17 04 05

Fer et acier.

0,060

0,029

01 04 09

Déchets de sable et d'argile.

0,117

0,073

01 04 08

Déchets de gravats et roches triturées distincts de ceux mentionnés dans le code 01 04 07.

0,256

0,171

Déchets générés:

3,962

2,822

15 01 01

Emballages en papier en en carton.

0,533

0,711

17 02 03

Plastique.

0,065

0,108

17 02 01

Bois.

0,426

0,387

Emballages:

1,024

1,206

Total déchets:

4,986

4,028
